Principi de selecció de peces estàndard (elements de fixació)

Principi de selecció dels elements de subjecció

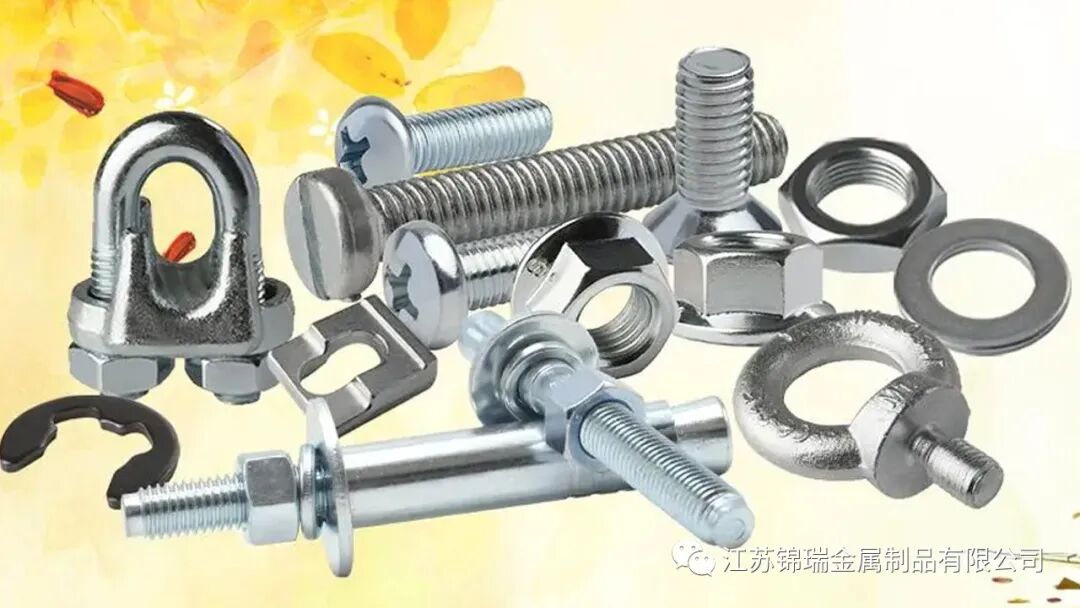

1, Determineu la categoria

Els elements de fixació estàndard es divideixen en deu categories i la selecció es determinarà segons les ocasions d'ús i les funcions dels elements de fixació estàndard.

① Cargol: el cargol es combina generalment amb la femella (generalment amb una o dues volanderes) per a la connexió i la fixació.

② Femelles: les femelles s'utilitzen juntament amb els cargols.

③ Cargols: els cargols s'utilitzen normalment per separat (de vegades amb volanderes), generalment per subjectar o estrènyer.

④ Stud: generalment, els dos extrems del tac estan roscats (el tac d'un sol extrem està roscat en un extrem). Normalment, un extrem del tac està fermament cargolat al cos del component, i l'altre extrem es combina amb la femella per a la connexió i la fixació, però en gran mesura també té la funció d'espaiat.

⑤ Volandera: la rentadora s'utilitza entre la superfície de suport de cargols, cargols i femelles i la superfície de suport del procés per evitar la soltura i reduir l'estrès a la superfície de rodament.

⑥ Cargol autoroscant: el forat del cargol de la peça que coincideix amb el cargol autorroscant no s'ha de tocar per endavant, i la rosca interna es forma quan es cargola el cargol autorroscant.

⑦ Rebloc: un extrem del rebló té un cap i la vareta no té fil. Quan estigui en ús, introduïu la vareta al forat de la part connectada i, a continuació, rebloneu l'extrem de la vareta amb força per connectar-la o fixar-la.

⑧ Pin: el passador s'insereix a la peça de treball durant l'ús i normalment fa el paper de connexió o posicionament.

⑨ Anell de retenció: l'anell de retenció sol estar a l'eix o al forat, cosa que limita la direcció axial de la peça de treball.

⑩ Cargol de fusta: el cargol de fusta s'utilitza per cargolar a la fusta per a la connexió o la fixació.

2, determinar estàndards i varietats

1. Principi de selecció de varietats:

⑴ Tenint en compte l'eficiència de treball del processament i el muntatge, la varietat de peces estàndard s'ha de minimitzar en la mateixa maquinària o projecte.

(2) Tenint en compte l'economia, s'han de seleccionar preferentment les parts estàndard de la mercaderia.

(3) Segons els requisits d'ús esperats de les peces estàndard, s'ha de seleccionar el tipus, el rendiment mecànic, la precisió i la rosca.

2. Tipus:

⑴ Perns:

① Cargols d'ús general: n'hi ha moltes varietats, com ara cap hexagonal i cap quadrat. Consulteu l'estàndard nacional GB5780-GB5790, etc.

② Cargol per escariar: el cargol s'ha d'inserir de prop al forat escariat durant l'ús per evitar la dislocació de la peça de treball, vegeu GB27, etc.

③ Pern de parada: es pot dividir en coll quadrat i coll de cinturó, vegeu GB12-15, etc.

④ Cargols de propòsit especial: vegeu GB37 per als cargols de ranura en T; Pern d'articulació mòbil, vegeu GB798; Per als cargols d'ancoratge, vegeu GB799, etc.

⑤ Parells de connexió de cargols d'alta resistència per a estructures d'acer: s'utilitzen generalment per a la connexió de tipus de fricció d'estructures d'acer com ara edificis, ponts, torres, suports de canonades i maquinària d'elevació, vegeu GB3632, etc.

⑵ Nou:

① Fruits secs per a finalitats generals: es refereixen principalment a nous hexagonals i nous quadrades, amb moltes varietats, vegeu GB41, GB6170-6177, etc.

② Rosca ranurada: es refereix principalment a la femella ranurada hexagonal, és a dir, la ranura es processa per sobre de la femella hexagonal. S'utilitza juntament amb un cargol roscat amb forat i un passador per evitar la rotació relativa del cargol i la femella. Vegeu GB6178-6181, etc.

③ Femella de bloqueig: es refereix a la femella amb funció de bloqueig, inclosa la femella hexagonal d'inserció de niló, vegeu GB889, GB6182, GB6183 i tota la femella hexagonal de metall, vegeu GB6184-6187.

④ Fruits secs especials: com ara fruits secs, vegeu GB62; Rosca, vegeu GB63; Vegeu GB802 i GB923 per a les femelles; Femelles moletejades, vegeu GB806, GB807 i femelles incrustades, vegeu GB809, etc.

(3) Cargol:

① Cargols de màquina: es divideixen en moltes varietats a causa de diferents tipus de capçal i tipus de ranura. El tipus de capçal inclou cap cilíndric, capçal pantà, capçal avellanat i capçal semi avellanat, i el tipus de capçal inclou ranurada (metall recte) i ranura transversal. Vegeu GB65, GB67-69, GB818-820, etc.

② Cargol de fixació: el cargol de fixació utilitza l'extrem posterior per evitar el desplaçament mutu entre les peces de treball i transferir menys parell. Vegeu GB71, GB73-75, GB77, GB78, etc.

③ Cargols de capçal: els cargols de capçal són adequats per a situacions en què l'espai d'instal·lació és petit o el cap del cargol s'ha d'incrustar., Vegeu GB70, GB6190, GB6191 i GB2672-2674.

④ Cargols de propòsit especial: com ara cargols de fixació, vegeu GB72, GB828 i GB829; Vegeu GB827-839, GB948, GB948 i anelles, GB825, etc.

(4) Stud:

① Tac de doble cap de longitud desigual: aplicable a l'ocasió en què un extrem es cargola al cos del component per a la connexió o la fixació. Vegeu GB897-900, etc.

② Tac de doble cap d'igual longitud: adequat per fer coincidir l'extrem de connexió amb la femella per a la connexió o l'espaiat. Vegeu GB901, GB953, etc.

(5) Rentadora:

① Arandela plana: s'utilitza per superar les irregularitats de la superfície del coixinet de la peça i augmentar l'àrea d'estrès de la superfície del coixinet. Vegeu GB848, GB95-97 i GB5287.

② Arandela de molla (elàstica): vegeu GB93, GB859, etc. per a la rentadora de molla, i GB860, GB955, etc. per a la rentadora elàstica.

③ Rentadora posterior: rentadora de bloqueig amb dents internes, vegeu GB861; Arandela de bloqueig dental externa, vegeu GB862; Rentadora de pestanyes d'una sola palanca, vegeu GB854; Rentadora de lengüeta doble, vegeu GB855; Arandela de bloqueig de femella rodona, vegeu GB858, etc.

④ Arandela de bisell: per adaptar-se a la inclinació de la superfície de suport de la peça, es pot utilitzar una rentadora de bisell. La rentadora de bisell quadrada s'utilitza per a acer en forma de I, vegeu GB852; Vegeu GB853 per a la rentadora de bisell quadrada utilitzada per a canal d'acer.

(6) Cargol autoroscant:

① Cargol autoroscant ordinari: la rosca s'ajustarà a GB5280 (rosca per a cargol autoroscant) i el pas de la rosca és gran, que és adequat per utilitzar-lo en placa d'acer prima o coure, alumini i plàstic. Vegeu GB845-847, GB5282-5284, etc.

② Cargol de bloqueig autorroscant: la rosca s'ajusta a la rosca gruixuda mètrica comuna i és adequada per utilitzar-la en les ocasions en què es requereixi resistència a la vibració. Vegeu GB6560-6564.

(7) reblons:

① Reblat forjat en calent: generalment, és de gran mida i s'utilitza principalment per a locomotores, vaixells i calderes. Normalment cal donar forma al cap mitjançant forja en calent. Vegeu GB863-866.

② Rebloc de capçalera en fred: l'especificació del diàmetre és generalment inferior o igual a 16 mm, i el cap sol estar format per capçalera en fred. Vegeu GB867-870, GB109, etc.

③ Reblons buits i semi buits: reblons buits, vegeu GB976; Per als reblons semi buits, vegeu GB873-875, etc.

④ Reblons per a finalitats especials: amb o sense cap, vegeu GB1016; Rebloc tubular, vegeu GB975; Vegeu GB827, etc. per als reblons de la placa d'identificació.

⑤ Rebloc cec: és una mena de rebló amb rebló d'un sol costat. És un nou tipus de rebló molt utilitzat en els últims anys. És ràpid, segur, còmode i té els avantatges de ser impermeable i antifuites.

(8) Pin:

① Passa cilíndrica: amb o sense fil, vegeu GB119; passador cilíndric de rosca interna, vegeu GB120; passador cilíndric de rosca externa, vegeu GB878; Pin cilíndric elàstic, vegeu GB879; Pin cilíndric amb forat, veure GB880, etc.

② Pin cònic: amb o sense passador cilíndric roscat, vegeu GB117; passador cilíndric de rosca interna, vegeu GB118; Pin cònic amb cua de cargol, vegeu GB881; Pin cònic dividit, vegeu GB877.

③ Claveta: generalment es combina amb un cargol roscat amb un forat i una femella ranurada per evitar que el cargol i la femella s'afluixin. Vegeu GB91.

(9) Anell de retenció:

① Circlip: Circlip amb forats. Vegeu GB893; Circlip per a l'eix. Vegeu GB894 i GB896 per a l'anell dividit de l'eix.

② Anell de retenció de filferro d'acer: anell de retenció de filferro d'acer amb forats, vegeu GB895.1; Vegeu GB895.2 i GB921 per a l'anell de retenció de filferro d'acer per a l'eix.

③ Anell de retenció de bloqueig per a peces d'eix: vegeu GB883 per a l'anell de retenció bloquejat amb passador cònic; Vegeu GB884, GB885, etc. per als anells de retenció bloquejats amb cargols.

④ Anell de retenció de l'extrem de l'eix: vegeu GB891 per a l'anell de retenció de l'extrem de l'eix subjectat amb cargols i GB892 per a l'anell de retenció de l'extrem de l'eix subjectat amb cargols.

(10) Cargol de fusta:

Es divideix en moltes varietats a causa dels diferents tipus de capçal i tipus de ranura. El tipus de capçal inclou cap rodona, cap avellanat, cap semi avellanat, etc. El tipus de ranura del cap inclou ranura (ranura) i ranura transversal. Vegeu GB99-101, GB950-952, etc.

3, grau de propietat mecànica

⑴ Cargols, cargols, tacs i femelles

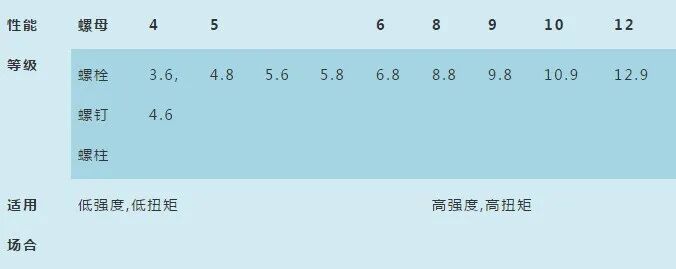

Taula 1: graus de rendiment de cargols, cargols, tacs i femelles

(2) Cargol de fixació

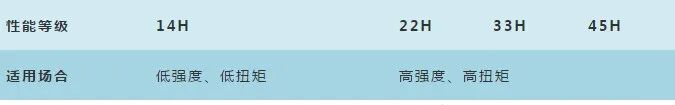

Taula 2

(3) Cargols autorroscants i cargols de bloqueig autorroscants

Els cargols autorroscants normals no es classifiquen segons les seves propietats mecàniques. Sempre que se seleccionen les especificacions adequades, consulteu l'article 3.6 i la taula 3 de GB3098.5 per als requisits generals.

Les propietats mecàniques dels cargols de bloqueig autorroscants es divideixen en dos graus: A i B. El grau A és d'alta resistència; El grau B és un grau de baixa resistència.

(4) Cargols, cargols, tacs i femelles d'acer inoxidable

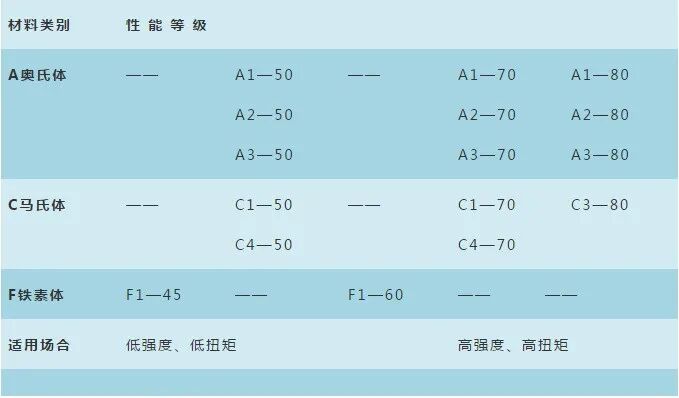

Taula 3

4, precisió

La precisió de les peces estàndard (elements de fixació) està determinada pel grau del producte.

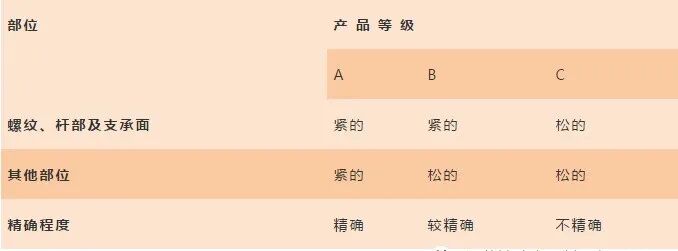

Taula 4: Qualitat del producte i precisió de les peces estàndard (elements de fixació)

5, Fil

Classe de tolerància al fil

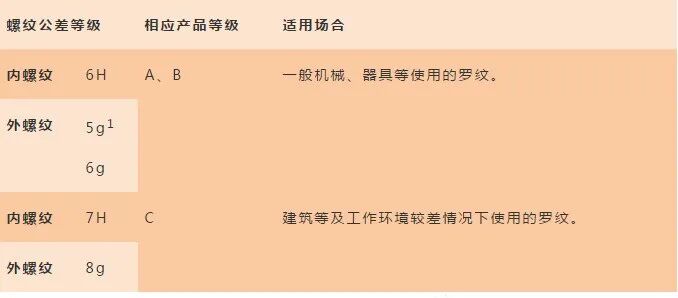

Taula 5 Graus de tolerància a la rosca de les peces estàndard (elements de fixació)

Nota: 1) Només la tolerància a la rosca dels cargols de fixació amb propietats mecàniques de 45H i els cargols de capçal d'embotit amb propietats mecàniques de 12,9 pot ser de grau 5g. (2) Selecció de pas.

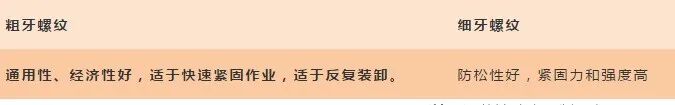

Taula 6 Comparació entre fil gruixut i fil fi

Determinar les especificacions

① La primera sèrie de valors s'ha de seleccionar tant com sigui possible per a l'especificació del diàmetre, i els valors entre parèntesis a la taula de dimensions estàndard del producte i els valors de la taula d'especificacions no s'han d'utilitzar tant com sigui possible.

② En general, l'especificació de longitud no aplica l'especificació més enllà de l'estàndard del producte. En general, quan els cargols o les femelles coincideixen, és adequat exposar (0.2-0.3) d al final de la rosca.

③ Per a les especificacions que coincideixin amb el diàmetre i la longitud, es preferiran les especificacions dins del rang d'especificacions de productes bàsics.
