Pern hexagonal DIN933
DIN933 és un cargol hexagonal estàndard alemany, adequat per a cargols hexagonals de rosca completa amb un diàmetre de M1.6-M52. Els graus generals d'acer al carboni són principalment 4,8, 8,8 i 10,9. Els estàndards comuns són DIN931 i DIN933 per a fil mètric gruixut; DIN960 i DIN961 són per a cargols hexagonals de rosca fina mètrica.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
DIN933 és un cargol hexagonal estàndard alemany, adequat per a cargols hexagonals de rosca completa amb un diàmetre de M1.6-M52. Els graus generals d'acer al carboni són principalment 4,8, 8,8 i 10,9. Els estàndards comuns són DIN931 i DIN933 per a fil mètric gruixut; DIN960 i DIN961 són per a cargols hexagonals de rosca fina mètrica. També hi ha cargols hexagonals ASME, com ara cargols hexagonals ASME B18.2.1, cargols hexagonals pesats, etc. Alguns clients necessiten cargols hexagonals JIS, com ara cargols hexagonals JIS B1180.
Els diferents estàndards defineixen les dimensions detallades del cargol hexagonal, per exemple, el cargol hexagonal M10X30, hi ha dimensions del cap hexagonal, dimensions de rosca a l'estàndard que es poden produir. És molt útil veure quins cargols hexagonals necessiten els clients.
L'ajust de tolerància abans de la galvanització és principalment de 6 g/6 h, i l'ajust del cinturó de fàbrica després de la galvanització es pot canviar a 6 h/6 g. Tanmateix, després del recobriment, es veu afectat pel gruix del recobriment superficial. Quan es prova la rosca amb el corresponent calibre GO o Stop, pot haver-hi casos en què no es pugui combinar, i només es pot realitzar la prova d'instal·lació de la femella que coincideixi amb l'especificació.
Procés de producció de cargols hexagonals

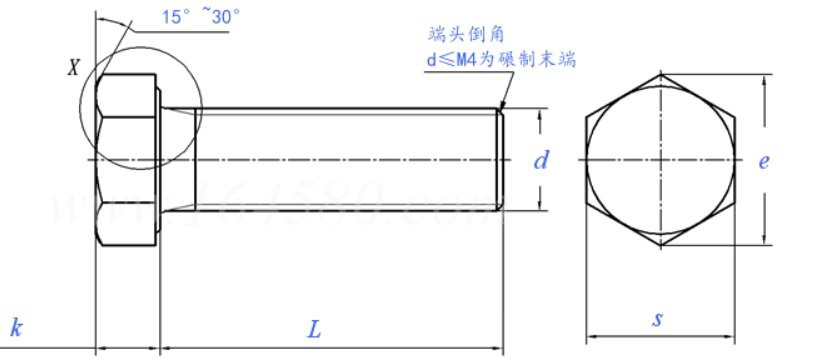

Especificació del cargol hexagonal DIN933
d(DIN931) | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | |
P |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 |
e | min | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
k | màx | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.6 |
min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
min | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |
s | màx | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 |
min | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
d(DIN931) | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |
P |
| 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
e | min | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
k | màx | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 |
min | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
min | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |
s | màx | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
min | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
Grau i recobriment comú
Estàndard | Material | Grau | Acabar | Fil |
DIN933 | acer carboni | 4.6 | Plana | UNC |
zincat | ||||
Acer d'aliatge | galvanitzat groc | |||
PTFE | ||||
Acer inoxidable | Òxid negre | UNF | ||
Dacromet | ||||
Altres | HDG | |||
Altres |
Àrea d'aplicació de cargols hexagonals
Els cargols hexagonals DIN933 s'utilitzen molt al mercat. Com que hi ha estàndards nacionals, molts països poden utilitzar el mateix estàndard. La majoria de materials són cargols hexagonals d'acer al carboni i cargols hexagonals d'acer inoxidable.
A causa de la seva capacitat anticorrosió única i l'aspecte brillant, els cargols hexagonals d'acer inoxidable s'utilitzen àmpliament en equips de protecció del medi ambient, equips de comunicació, maquinària alimentària, instal·lacions elèctriques, equips mèdics, productes electrònics, petroquímics, muntatge de vaixells, canonades de vàlvules de bombes, instal·lacions d'edificis. , etc. Instal·lació de producció, reparació i manteniment a la indústria. Per descomptat, en algunes ubicacions específiques d'aquests camps, també s'utilitzen altres productes, com ara cargols de carril, femelles de brida, cargols en U, cargols hexagonals de capçal pla, cargols en T, cargols de coll quadrat de cap rodó i cargols hexagonals de cap rodona.
